Instalação experimental de hidráulica marítima

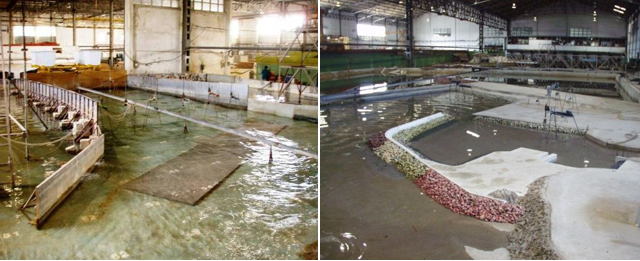

  • Tanque de ondas com as dimensões de 16,2 x 6,8 m2, equipado com 1 gerador fixo de ondas regulares com 6,4 m de comprimento;

  • Tanque de ondas com as dimensões de 38,1 x 15,7 m2, equipado com 2 geradores móveis de ondas irregulares com 6,0 m de comprimento cada, para profundidades de água até 50 cm;

  • Tanque de ondas com as dimensões de 30,0 x 19,6 m2, equipado com 2 geradores móveis de ondas irregulares com 6,0 m de comprimento cada, para profundidades de água até 50 cm;

  • Tanque de ondas com as dimensões de 44,0 x 23,0 m2, equipado com 2 geradores móveis de ondas irregulares com 6,0 m de comprimento cada, para profundidades de água até 75 cm;

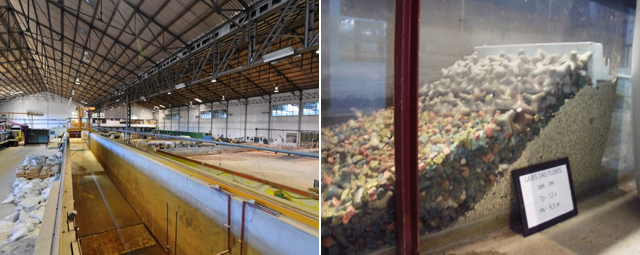

  • Canal de ondas irregulares com 38,0 m de comprimento e 0,60 m de largura;

  • Canal de ondas irregulares com 49,4 m de comprimento e 1,60 m de largura, equipado com dispositivo de geração de vento;

  • Canal de ondas irregulares com 73,0 m de comprimento e 3,0 m de largura, com uma sobrelargura de 11,0 x 3,0 m2 que permite a realização de ensaios de estabilidade tridimensionais (dispõe de 1 plataforma rolante com grua e pode ser seccionado em 3 troços);

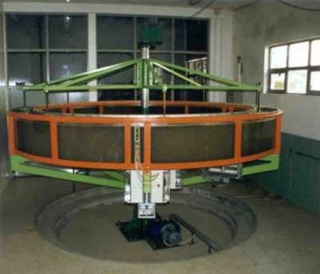

É constituído por um canal circular de paredes transparentes e por uma tampa, animados de movimentos de rotação independentes e em sentidos opostos. O conjunto apresenta um diâmetro médio de 3,7 m. A secção do canal retangular tem uma largura de 0,30 m e uma altura regulável entre 0,39 e 0,47 m. O canal anular do LNEC está equipado com um instrumento ótico para a determinação da concentração de sedimentos em suspensão (OSLIM).

O objetivo dos ensaios é a determinação de tensões críticas de erosão e de deposição do sedimento. Para esse efeito, monitoriza-se continuamente a concentração de sedimentos em suspensão através do sensor ótico. Os ensaios de erosão iniciam-se com um leito de sedimento colocado no fundo do canal, e consistem na monitorização da evolução da concentração de sedimentos em suspensão, à medida que se impõem valores crescentes de tensão de corte no fundo. Nos ensaios de deposição procede-se à homogeneização de uma suspensão e impõem-se tensões de corte no fundo sucessivamente decrescentes de modo a favorecer a deposição de sedimento.

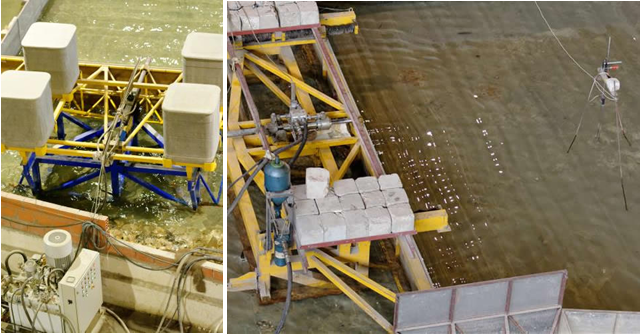

Para além dos equipamentos de geração de sinal, para controlo individual dos canais de ondas irregulares (COI1, COI2 e COI3), existem atualmente 4 grupos moto-bomba para funcionamento dos geradores de ondas irregulares dos tanques de ondas, o que permite a realização de 4 ensaios tridimensionais simultâneos em tanques.
